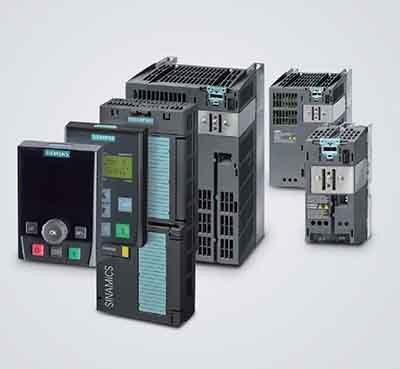

SINAMICS G120 内置式变频器

SNAMICS G120 是一个由多种不同功能单元组成的模块化变频器。两种主要的单元是：

●控制单元（CU）

●功率模块（PM）

控制单元可以以几种不同的方式对功率模块和所接的电机进行控制和监控。功率模块支持的电机的功率范围为 0.37kW - 250kW。功率模块由控制单元里的微处理器进行控制。高性能的 IGBT 电机电压脉宽调制技术和可选择的脉冲频率的采用，使得电机运行极为灵活可靠。多方面的保护功能可以为电机提供更高一级的保护。

面向未来的模块化设计理念，提供了变频器的高度灵活性：

－每一个部件都可以改善现有的变频器系统

－用户可以按照需要选择和组合

－可以只购买所需功能的相应模块

－可以在带电的状态下进行模块更换(热插拔)

－可拆卸的接线端子

－模块的更换更加简单，使维护更加方便

●安全保护功能的集成，使得它更好的应用于有安全保护要求的设备和工厂

●提供更强大的支持PROFIdrive Profi l 4.0 的PROFIBUS 通讯

－减少了接口数量

－全厂范围内组态

－操作更加简单

●冷却理念和加涂层的电子模块加强了环境适应

●设备更换更加简单，通过基本操作面板和MMC卡进行参数克隆更加省时

●采用高的脉冲频率，保证电机的低噪声运行

●紧凑，节省安装空间的设计

●通过参数即可完成 50 Hz 或 60 Hz 电机 (IEC 或 NEMA 电机) 的设计

●可进行数字量输入的 2/3 线选择（电平/脉冲信号）完成常用的控制方式的设置

●可以通过通用工具 SIZER，STARTER 和Drive ES 进行工程设置和调试，保证了组态的简单和调试的方便—由于 Drive ES BasicSTARTER 集成在 STEP 7中，保证了数据的集中保存和通信的连续性

●符合:CE，UL，cUL，c-tick 认证以及集成的安全保护标准 IEC 61508 SIL 2
